DSB Ejendomme | P500221

Gangbrosystem til tag

Kunde: DSB Ejendomme

Projektnummer: P500221

Krav til løsning

Krav 1: Løsningen skulle sikre tryg og vedligeholdelsesfri adgang til driftspersonale på taget – med lav vægt for at skåne den eksisterende tagkonstruktion.
Krav 2: Gangbro og faldsikring skulle etableres med respekt for bygningens fredningsstatus og tilpasses eksisterende forhold og hældninger.

Beskrivelse af projekt

Den gamle gangbro i træ, cirka 75 meter lang, blev nedtaget og bortskaffet. I stedet er der monteret en ny adgangsløsning bestående af lette platforme med skridsikre kompositoverflader. Platformene hviler på justerbare fødder med neoprengummi under, hvilket beskytter det eksisterende tag og sikrer stabilitet.

Platformene er opbygget af en aluminiumsramme med en UV-bestandig, vedligeholdelsesfri overflade og vejer kun 25 kg pr. enhed. De er tilpasset tagets hældning og forhindringer gennem udskæringer og fødder, så der skabes en lige og sikker ganglinje. Rundt om adgangsområdet ved uret er der monteret faldsikring, som driftspersonale kobler sig på direkte fra gangbroen. Alle komponenter er fastgjort skånsomt i udvalgte punkter på den fredede bygning.

Fordele

Vedligeholdelsesfri og skridsikker adgangsløsning, som øger sikkerheden for driftspersonale.
Let konstruktion (25 kg/stk) minimerer belastning på det eksisterende tag.
Tilpasset fredet bygning med skånsom montering og respekt for arkitektoniske forhold.

Udskiftning af gammel gangbro med moderne kompositløsning

Den gamle gangbro i træ er fjernet og erstattet af lette, vedligeholdelsesfri kompositplatforme, tilpasset tagets hældning og forhindringer.

1. Nedtagning af eksisterende gangbro: Der er nedtaget og bortskaffet de eksisterende cirka 75 m gangbro i træ

2. Platforme i skridsikker kompositoverflade: Platformene er fremstillet af en en let aluminiumbundramme, hvor selve platformen som driften går på er en skridsikker kompositplade, der er UV-bestandig og vedligeholdelsesfri. Således er dette en løsning som driften sikkert kan bruge uden at skulle vedligeholde. De lette platforme (25 kg/stk) er fordelagtige, da belastningen på det gamle tag således mindskes.

3. Tilpasning af platform til forhold på site: Platformen er tilpasses de forhindringer som er på taget og der er foretaget udskæringer for at platformen den kan gå i en lige linje. Platforme er tilpasset hældningen på taget via justerbare fødder.

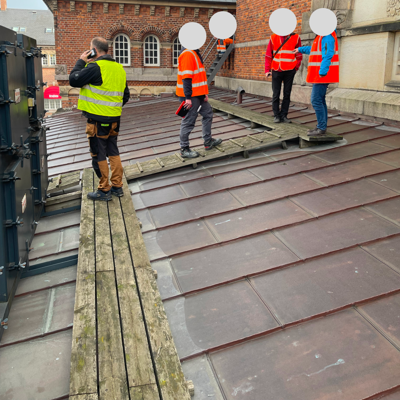

Nedtagning & bortskaffelse af eksisterende gangbro på taget

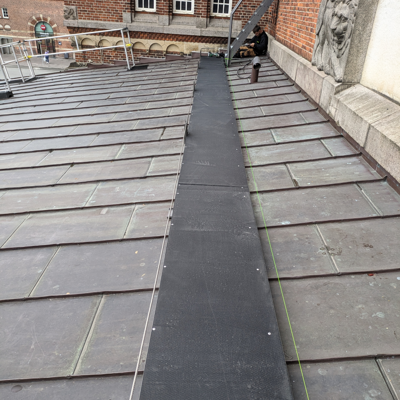

Skridsikker belægning i komposit

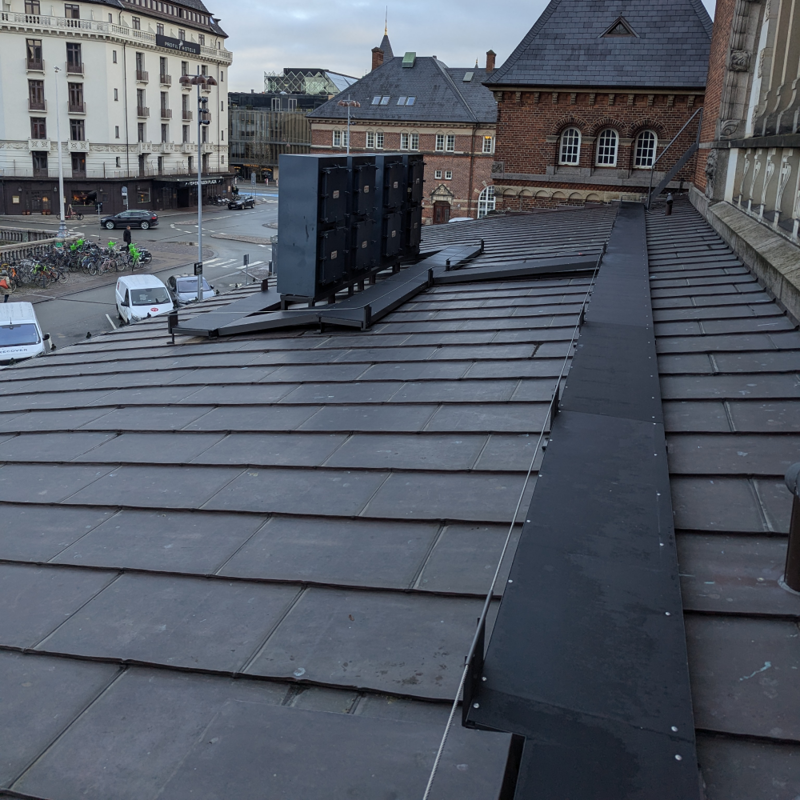

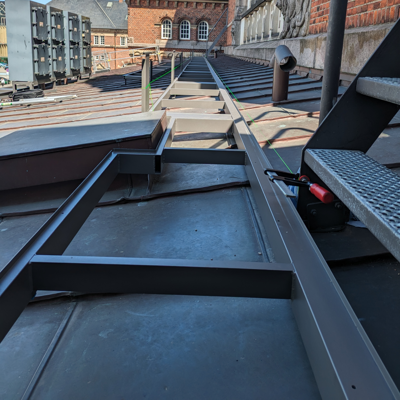

Tilpasning af gangbro til faktiske forhold på site

Sikker adgangsvej fra første skridt til arbejdsområde

Den nye løsning sikrer tryg adgang og arbejder skånsomt med den fredede bygnings konstruktion.
Der er etableret et system med gangbro og faldsikring, som både tager højde for sikker adgang og hensyn til bygningens bevaringsstatus. Løsningen muliggør sikker færdsel for driftspersonale og er skånsomt for det underliggende tag.

1. Platforme med justerbare fødder og neoprengummi: Platformene hviler direkte på taget via justerbare fødder, som er udstyret med neoprengummi under. Dette sikrer en stabil placering og beskytter tagoverfladen mod slitage og punktbelastning.

2. Faldsikring omkring adgangsområde ved uret: Der er opsat faldsikring hele vejen rundt om området ved uret, hvor driften skal have adgang. Dette giver fuld sikkerhed under arbejde i højden.

3. Tilkobling til faldsikring fra gangbroen: Driftspersonalet tilgår gangbroen via en trappe og kobler sig direkte på faldsikringen. Dette skaber en sammenhængende og sikker adgangsvej fra første skridt til arbejdsområde. Faldsikringen er udstyret med glider der kører over ankerpunkterne. Dermed skal driften ikke koble sig ud mellem hvert ankerpunkt, men kan hurtigt, nemt og sikkert gå rundt.

4. Skånsom fastgørelse til fredet bygning: Både faldsikring og platforme er fastgjort i udvalgte, godkendte punkter, så den fredede bygnings integritet bevares. Fastgørelserne er planlagt med respekt for bygningens arkitektur og bevaringskrav. Befæstigelsen er foretaget med limankre.

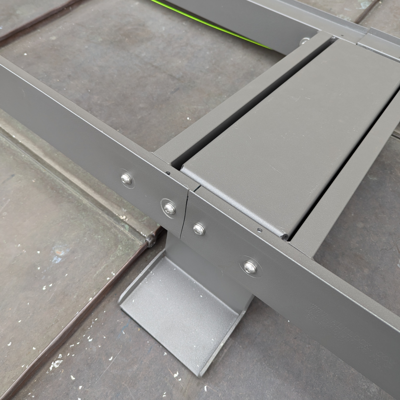

Platforme hviler på taget via justerbare fødder med neoprengummi under

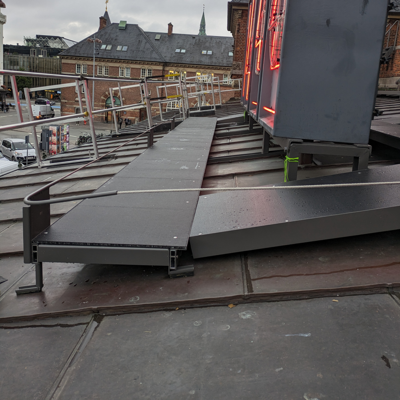

Faldsikring etableret rundt om uret hvor driften skal tilgå

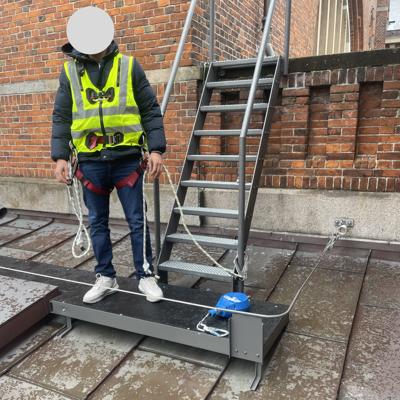

Driften tilgår gangbroen og kobler sig på faldsikringen

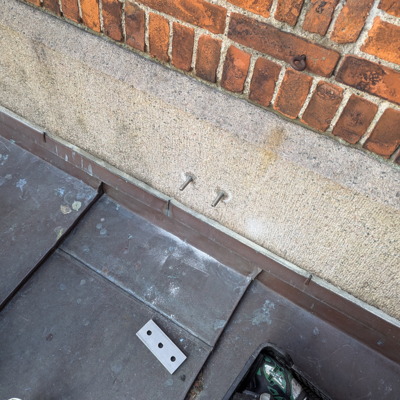

Faldsikring og platforme er fastgjort udvalgte steder i den fredet bygning
